Maticové nity TUBTARA® - oceľ
Typ :
UPO RS
Materiál :
oceľ , žltý zinkchromát
Tvar drieku :
valcový, ryhovaný - otvorený
Tvar hlavy :
plochá hlava
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

mm
Obj. kód
kg/1000
M4
 0,5-3,0 10,75 6,3 10,0 0,75 6,4 UPO30RS 524 700 1,5
3,0-4,5 12,25 UPO45RS 524 720* 1,6
M5
 0,5-3,0 12,00 7,3 11,0 1,0 7,4 UPO30RS 525 700 2,2
3,0-5,5 15,00 UPO55RS 525 720* 2,6
M6
 0,5-3,0 14,50 9,4 13,0 1,5 9,5 UPO30RS 526 700 4,4
3,0-5,5 16,50 UPO55RS 526 720 4,7
M8 0,5-3,0 16,00 11,4 16,0 1,5 11,5 UPO30RS 528 700 6,5
3,0-5,5 18,50 UPO55RS 528 720 7,1
M 10
0,8-3,5 19,75 12,9 18,5 2,25 13,0 UPO35RS 520 700 10,0
3,5-6,0 22,75 UPO60RS 520 720 10,8
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)

Typ :
UFO
Materiál :
oceľ , žltý zinkchromát
Tvar drieku :
valcový, hladký - otvorený
Tvar hlavy :
zapustená 90°
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

mm
Obj. kód
kg/1000
M4
 1,7-3,5 11,50 6,0 9,0 1,5 6,1 UFO35RS 524 740* 1,4
3,5-5,0 13,00 UFO50RS 524 760* 1,5
M5
 1,7-4,0 13,00 7,0 10,0 1,5 7,1 UFO40RS 525 740 2,1
4,0-6,5 16,00 UFO65RS 525 760* 2,4
M6
 1,7-4,5 17,00 9,0 12,0 1,5 9,1 UFO45RS 526 760 4,4
4,5-6,5 19,00 UFO65RS 526 780* 4,7
M8 1,7-4,5 19,00 11,0 14,0 1,5 11,1 UFO45RS 528 740 6,4
4,5-6,5 21,00 UFO65RS 528 760 6,8
M 10
1,7-4,5 21,00 12,4 15,4 1,5 12,5 UFO45RS 520 740 7,9
4,5-6,5 23,00 UFO65RS 520 760* 8,5
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)

Typ :
UPO/SPO
Materiál :
oceľ , žltý zinkchromát
Tvar drieku :
valcový, hladký - otvorený
Tvar hlavy :
plochá hlava
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

mm
Obj. kód
kg/1000
M 3 0,5-2,0
 9,75
 5,0 8,0 0,75 5,1 UPO20 523 020*
1,0
2,0-3,0 10,75 UPO30 523 040* 1,1
M4
 0,5-3,0 10,75 6,0 10,0 0,75 6,1 UPO30 524 020 1,5
3,0-4,5 12,25 UPO45 524 040 1,5
M5
 0,5-3,0 12,00 7,0 11,0 1,0 7,1 UPO30 525 020 2,1
3,0-5,5 15,00 UPO55 525 040 2,5
M6
 0,5-3,0 14,50 9,0 13,0 1,5 9,1 UPO30 526 020 4,3
3,0-5,5 16,50 UPO55 526 060 4,7
5,5-8,0 19,00 UPO80 526 080* 5,0
M8 0,5-3,0 16,00 11,0 16,0 1,5 11,1 UPO30 528 020 6,4
3,0-5,5 18,50 UPO55 528 060 7,0
5,5-8,0 21,50 UPO80 528 080 7,8
M 10
0,8-3,5 19,75 12,4 18,5 2,25 12,5 UPO35 520 020 9,8
3,5-6,0 22,75 UPO60 520 040 10,8
0,8-3,5 21,00 13,0 19,0 2,0 13,1 SPO35 520 600 11,4
3,5-6,0 24,00 SPO60 520 620* 12,1
M 12 1,0-4,0 25,00 16,0 23,0 2,0 16,1 UPO40 522 020 19,6
4,0-7,0 28,00 UPO60 522 050 21,1
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)

Typ :
UPX
Materiál :
oceľ , žltý zinkchromát
Tvar drieku :
valcový, hladký - vodotesný
Tvar hlavy :
plochá hlava
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

mm
Obj. kód
kg/1000
M4
 0,5-3,0 14,75 6,0 10,0 0,75 6,1 UPX30 524 180
 2,1
3,0-4,5 16,25 UPX45 524 220* 2,1
M5
 0,5-3,0 18,0 7,0 11,0 1,0 7,1 UPX30 525 160 3,4
3,0-5,5 20,5 UPX55 525 180* 3,6
M6
 0,5-3,0 21,5 9,0 13,0 1,5 9,1 UPX30 526 160 6,8
3,0-5,5 24,5 UPX55 526 200* 7,5
M8 0,5-3,0 22,5 11,0 16,0 1,5 11,1 UPX30 528 180 9,7
3,0-5,5 25,5 UPX55 528 200 10,9
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)

Typ :
UFO
Materiál :
oceľ , žltý zinkchromát
Tvar drieku :
valcový, hladký - otvorený
Tvar hlavy :
zapustená 90°
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

mm
Obj. kód
kg/1000
M 3 1,7-3,5 11,25
 5,0 8,0 1,5 5,1 UFO35 523 200* 1,1
M4
 1,7-3,5 11,50 6,0 9,0 1,5 6,1 UFO35 524 300 1,3
3,5-5,0 13,00 UFO50 524 320* 1,5
M5
 1,7-4,0 13,00 7,0 10,0 1,5 7,1 UFO40 525 260 2,0
4,0-6,5 16,00 UFO65 525 280 2,3
M6
 1,7-4,5 17,00 9,0 12,0 1,5 9,1 UFO45 526 300

4,2
4,5-6,5 19,00 UFO65 526 320 4,7
M8 1,7-4,5 19,00 11,0 14,0 1,5 11,1 UFO45 528 260 6,3
4,5-6,5 21,00 UFO65 528 280 7,0
M 10
1,7-4,5 21,00 12,4 15,4 1,5 12,5 UFO45 520 220 7,6
4,5-6,5 23,00 UFO65 520 240* 8,2
M 12 2,0-4,5 26,00 16,0 19,0 1,8 16,1 UFO45 522 260 16,9
4,5-7,5 29,00 UFO75 522 280* 18,0
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)
S
Typ :
UFX
Materiál :
oceľ , žltý zinkchromát
Tvar drieku :
valcový, hladký - vodotesný
Tvar hlavy :
zapustená hlava 90°
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

mm
Obj. kód
kg/1000
M4
 1,7-3,5 15,5 6,0 9,0 1,5 6,1 UFX35 524 440 2,0
3,5-5,0 17,0 UFX50 524 460* 2,2
M5
 1,7-4,0 18,0 7,0 10,0 1,5 7,1 UFX40 525 380 3,0
4,0-6,5 20,5 UFX65 525 400* 3,4
M6
 1,7-4,5 22,0 9,0 12,0 1,5 9,1 UFX45 526 400 6,1
4,5-6,5 24,0 UFX65 526 420* 6,5
M8 1,7-4,5 25,0 11,0 14,0 1,5 11,1 UFX45 528 360 9,2
4,5-6,5 28,0 UFX65 528 380* 10,1
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)

Typ :
UKO
Materiál :
oceľ, žltý zinkchromát
Tvar drieku :
valcový, hladký - otvorený
Tvar hlavy :
mikrohlava
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

mm
Obj. kód
kg/1000
M4
0,5-3,0
10,75
6,0
6,5
0,5
6,1
UKO30
 524 520

1,1
M5
0,5-3,0
12,00
7,0
7,5
0,5
7,1
UKO30
 525 460 1,6
3,0-5,5 15,00 UKO55 525 480 1,8
M6
0,5-3,0
14,50
9,0
9,5
0,5
9,1
UKO30
 526 460 3,4
3,0-5,5 16,50 UKO55 526 480 3,7
M8
0,5-3,0
16,00
11,0
11,5
0,5
11,1
UKO30
 528 440 5,0
3,0-5,5 18,50 UKO55 528 450 5,5
M 10 0,8-3,5 19,50 12,5 12,9 0,5 12,6 UKO35 520 450 6,7

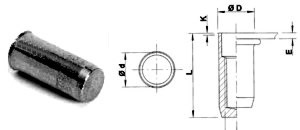

Typ :
UKX
Materiál :
oceľ , žltý zinkchromát
Tvar drieku :
valcový, hladký - vodotesný
Tvar hlavy :
mikrohlava
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

mm
Obj. kód
kg/1000
M5
 0,5-3,0 18,00 7,0
 7,5
0,50
7,1 UKX30 525 550* 2,8
M6
 0,5-3,0 21,50 9,0 9,5 0,50
 9,1 UKX30 526 510*
 5,8
M8 0,5-3,0 22,50 11,0 11,5 0,50 11,1 UKX30 528 470* 8,3
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)

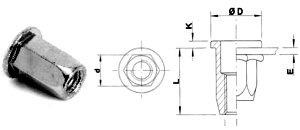

Typ :
HUPO/HSPO
Materiál :
oceľ, žltý zinkchromát
Tvar drieku :
6-hranný, hladký - otvorený
Tvar hlavy :
plochá hlava
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

d+0,1
mm
 Obj. kód
kg/1000
M4
 0,5-2,0 10,00 6,0 9,0 1,0 6,1 HUPO20 524 580 1,4
M5
 0,5-3,0 13,00 7,0 10,0 1,50 7,1 HUPO30 525 560 2,3
M6
 0,5-3,0 14,50 9,0 13,0 1,50 9,1 HUPO30 526 520 4,7
3,0-5,5 16,50 HUPO55 526 540 4,8
M8
 0,5-3,0 16,50 11,0 16,0 1,50 11,1 HUPO30 528 480 7,0
3,0-5,5 19,00 HUPO55 528 500 7,5
5,5-8,0 22,00 HUPO80 528 600* 8,1
M 10 0,8-3,5 21,00 13,0 19,0 2,00 13,1 HSPO35 520 640 11,6
3,5-6,0 23,50 HSPO60 520 650* 12,3
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)

Typ :
HUPO
Materiál :
oceľ, žltý zinkchromát
Tvar drieku :
čiastočný 6-hranný, hladký -otvorený
Tvar hlavy :
plochá hlava
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm
d+0,1
mm
Obj. kód
kg/1000
M12
1,0-4,0
25,0
16,0
23,0
2,0
16,1
HUPO40
 522 500*

19,6
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)

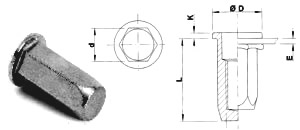

Typ :
HUPX/HSPX
Materiál :
oceľ, žltý zinkchromát
Tvar drieku :
6-hranný, hladký - vodotesný
Tvar hlavy :
plochá hlava
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

d+0,1
mm
 Obj. kód
kg/1000
M4
 0,5-2,0 14,50 6,0 9,0 1,00 6,1 HUPX20 524 600*
 2,2
M5
 0,5-3,0 19,00 7,0 10,0 1,50 7,1 HUPX30 525 580 3,6
M6
 0,5-3,0 21,50 9,0 13,0 1,50 9,1 HUPX30 526 560 7,4
3,0-5,5 23,50 HUPX55 526 570* 7,6
M8
 0,5-3,0 24,50 11,0 16,0 1,50 11,1 HUPX30 528 520 11,6
3,0-5,5 27,00 HUPX55 528 530* 12,0
M 10 0,8-3,5 31,00 13,0 19,0 2,00 13,1 HSPO35 520 655* 19,0
3,5-6,0 33,50 HSPO60 520 656* 19,4
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)

Typ :
HUKO/HSKO
Materiál :
oceľ, žltý zinkchromát
Tvar drieku :
6-hranný, hladký - otvorený
Tvar hlavy :
mikrohlava
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

d+0,1
mm
 Obj. kód
kg/1000
M4
0,5-2,0
11,00
6,0
6,6
0,6
6,1
HUKO20
 524 620
 1,2
M5
0,5-3,0
 14,00
7,0
7,7
0,6
7,1
HUKO30
 525 600
 2,0
3,0-5,5 16,50 HUKO55 525 620* 2,3
M6
0,5-3,0
 16,00
9,0
9,8
0,7
9,1
HUKO30
 526 580 4,2
3,0-5,5 18,50 HUKO55 526 600* 4,6
M8
0,5-3,0
 18,00
11,0
11,8
0,7
11,1
HUKO30
 528 540 6,2
3,0-5,5 20,50 HUKO55 528 560 6,9
M 10 0,8-3,5 23,00 13,0 13,8 0,7 13,1 HSKO35 520 660 10,5
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)

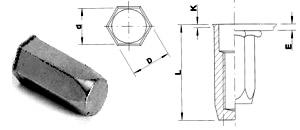

Typ :
HUKX
Materiál :
oceľ , žltý zinkchromát
Tvar drieku :
6-hranný, hladký - vodotesný
Tvar hlavy :
mikrohlava
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

d+0,1
mm
 Obj. kód
kg/1000
M 4 0,5-2,0 15,50 6,0 6,6 0,6 6,1 HUKX20 524 640 2,0
M5
 0,5-3,0 20,00 7,0
 7,7
 0,7
 7,1 HUKX30 525 640 3,3
M6
 0,5-3,0 22,00 9,0 9,8 0,7
 9,1 HUKX30 526 620 6,6
M8 0,5-3,0 25,00 11,0 11,8 0,7 11,1 HUKX30 528 580 10,5
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)

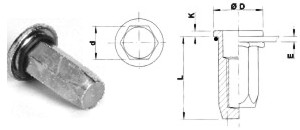

Typ :
HX / "NBR" O-krúžok pod hlavou
Materiál :
oceľ , žltý zinkchromát
Tvar drieku :
6-hranný, hladký - vodotesný
Tvar hlavy :
plochá
Odolnosť tesnenia
-35 .... +120°C
Rozmer závitu
E
mm
L
mm
d
mm
D
mm
K
mm

d+0,1
mm
 Obj. kód
kg/1000
M5
 0,5-3,0 19,00 7,0
 12,5
 1,5
 7,1 HX3001 524 916* 4,2
M6
 0,5-3,0 21,50 9,0 15,0 1,5
 9,1 HX3001 526 920
 7,8
M8 0,5-3,0 26,70 11,0 20,0 2,0 11,1 HX3001 528 924 11,4
  * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo)
