Typ
: |
UPO |
 |
Materiál
: |
nehrdzavejúca
oceľ (AISI304)  |
|
Tvar
drieku : |
valcový,
hladký - otvorený |
|
Tvar
hlavy : |
plochá
hlava |
| Rozmer
závitu |
E mm |
L mm |
d mm |
D mm |
K mm |
 mm |
Obj. kód | kg/1000 | |
| M4 |
0,5-2,0 | 11,00 | 6,0 | 9,0 | 1,0 | 6,1 | UPO20 | 544 010 | 1,5 |
| 2,0-3,5 | 12,50 | UPO35 | 544 020 | 1,6 | |||||
| M5 |
0,5-3,0 | 11,50 | 7,0 | 10,0 | 1,0 | 7,1 | UPO30 | 545 040 | 1,8 |
| 3,0-5,5 | 15,00 | UPO50 | 545 050 | 2,2 | |||||
| M6 |
0,5-3,0 | 14,50 | 9,0 | 12,0 | 1,5 | 9,1 | UPO30 | 546 020 | 4,1 |
| 3,0-5,5 | 16,50 | UPO55 | 546 030 | 4,4 | |||||
| 5,0-7,0 | 18,50 | UPO70 | 546 050 * | 4,8 | |||||
| M8 | 0,5-3,0 | 16,00 | 11,0 | 15,0 | 1,5 | 11,1 | UPO30 | 548 010 | 6,1 |
| 3,0-5,5 | 18,50 | UPO55 | 548 020 | 6,5 | |||||
| M 10 | 0,8-3,0 | 18,50 | 12,0 | 23,0 | 1,5 | 12,1 | UPO30 | 540 020 | 5,9 |
| 3,0-5,0 | 20,50 | UPO50 | 540 030 | 6,0 | |||||
| * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo) |
Typ
: |
UPX |
 |
Materiál
: |
nehrdzavejúca
oceľ (AISI304) |
|
Tvar
drieku : |
valcový,
hladký - vodotesný |
|
Tvar
hlavy : |
plochá
hlava |
| Rozmer
závitu |
E mm |
L mm |
d mm |
D mm |
K mm |
mm |
Obj. kód | kg/1000 | |
| M4 | 0,2-2,0 | 15,00 | 6,0 | 9,0 | 1,0 | 6,1 | UPX20 | 544 110 | 2,2 |
| M5 |
0,5-3,0 | 17,50 | 7,0 |
10,0 |
1,0 |
7,1 | UPX30 | 545 180 | 3,0 |
| M6 |
0,5-3,0 | 21,50 | 9,0 | 12,0 | 1,5 |
9,1 | UPX30 | 546 100 | 6,6 |
| M8 | 0,5-3,0 | 23,50 | 11,0 | 15,0 | 1,5 | 11,1 | UPX30 | 548 065 | 9,9 |
Typ
: |
UFO |
 |
Materiál
: |
nehrdzavejúca
oceľ (AISI304) |
|
Tvar
drieku : |
valcový,
hladký - otvorený |
|
Tvar
hlavy : |
zapustená
90° |
| Rozmer
závitu |
E mm |
L mm |
d mm |
D mm |
K mm |
mm |
Obj. kód | kg/1000 | |
| M4 | 1,2-3,0 | 12,0 | 6,0 | 8,0 | 1,0 | 6,1 | UFO30 | 544 120 | 1,3 |
| M5 |
1,2-3,5 | 12,0 | 7,0 |
9,0 | 1,0 |
7,1 | UFO35 | 545 200 | 1,6 |
| M6 |
1,7-4,5 | 17,0 | 9,0 | 12,0 | 1,5 |
9,1 | UFO45 | 546 125 | 4,2 |
| M8 | 1,7-4,5 | 17,5 | 11,0 | 14,0 | 1,5 | 11,1 | UFO45 | 548 070 | 5,5 |
| 4,5-6,5 | 19,5 | UFO65 | 548 075 | 5,8 | |||||
| M10 | 1,7-4,5 | 20,0 | 12,0 | 15,0 | 1,5 | 12,1 | UFO45 | 540 090 | 5,9 |
Typ
: |
UKO |
 |
Materiál
: |
nehrdzavejúca
oceľ (AISI304) |
|
Tvar
drieku : |
valcový,
hladký - otvorený |
|
Tvar
hlavy : |
mikrohlava
|
| Rozmer
závitu |
E mm |
L mm |
d mm |
D mm |
K mm |
mm |
Obj.
kód |
kg/1000 | |
| M4 | 0,5-2,0 | 11,0 | 6,0 | 6,5 | 0,5 | 6,1 | UKO20 | 544 220 | 1,1 |
| M5 |
0,5-3,0 | 12,0 | 7,0 |
7,5 | 0,5 | 7,1 | UKO30 | 545 400 | 1,5 |
| M6 |
0,5-3,0 | 14,5 | 9,0 | 9,5 | 0,5 | 9,1 | UKO30 | 546 400 | 3,4 |
| M8 | 0,5-3,0 | 16,0 | 11,0 | 11,5 | 0,5 | 11,1 | UKO30 | 548 160 | 5,0 |
| 3,0-5,5 | 18,5 | UKO55 | 548 180 | 5,5 | |||||
Typ
: |
UKX |
 |
Materiál
: |
nehrdzavejúca
oceľ (AISI304) |
|
Tvar
drieku : |
valcový,
hladký - vodotesný |
|
Tvar
hlavy : |
mikrohlava |
| Rozmer
závitu |
E mm |
L mm |
d mm |
D mm |
K mm |
mm |
Obj. kód | kg/1000 | |
| M4 | 0,5-2,0 | 15,50 | 6,0 | 6,5 | 0,50 | 6,1 | UKX20 | 544 250 | 1,9 |
| M5 |
0,5-3,0 | 18,00 | 7,0 |
7,5 |
0,50 |
7,1 | UKX30 | 545 450 | 2,7 |
| M6 |
0,5-3,0 | 21,50 | 9,0 | 9,5 | 0,50 |
9,1 | UKX30 | 546 450 | 5,8 |
| M8 | 0,5-3,0 | 24,00 | 11,0 | 11,5 | 0,50 | 11,1 | UKX30 | 548 190 | 8,8 |
Typ
: |
HUPO |
 |
Materiál
: |
nehrdzavejúca
oceľ (AISI304) |
|
Tvar
drieku : |
čiastočný
6-hranný, hladký -otvorený |
|
Tvar
hlavy : |
plochá
hlava |
| Rozmer
závitu |
E mm |
L mm |
d mm |
D mm |
K mm |
 d+0,1 mm |
Obj.
kód |
kg/1000 | |
| M4 | 0,5-2,0 | 11,0 | 6,0 | 9,0 | 1,0 | 6,1 | HUPO20 | 544 500 | 1,5 |
| M5 |
0,5-3,0 | 11,5 | 7,0 |
10,0 |
1,0 |
7,1 | HUPO30 | 545 500 | 1,8 |
| M6 |
0,5-3,0 | 14,5 | 9,0 | 12,0 | 1,5 | 9,1 | HUPO30 | 546 460 | 4,0 |
| M8 | 0,5-3,0 | 16,0 | 11,0 | 15,0 | 1,5 | 11,1 | HUPO30 | 548 250 | 6,1 |
Typ
: |
HUPX |
 |
Materiál
: |
nehrdzavejúca
oceľ (AISI304) |
|
Tvar
drieku : |
čiastočný
6-hranný, hladký - vodotesný |
|
Tvar
hlavy : |
plochá
hlava |
| Rozmer
závitu |
E mm |
L mm |
d mm |
D mm |
K mm |
d+0,1 mm |
Obj. kód | kg/1000 | |
| M4 | 0,5-2,0 | 15,0 | 6,0 | 9,0 | 1,0 | 6,1 | HUPX20 | 544 520 | 2,2 |
| M5 |
0,5-3,0 | 17,5 | 7,0 |
10,0 |
1,0 |
7,1 | HUPX30 | 545 520 | 3,0 |
| M6 |
0,5-3,0 | 21,5 | 9,0 | 12,0 | 1,5 | 9,1 | HUPX30 | 546 470 | 6,6 |
| M8 | 0,5-3,0 | 23,5 | 11,0 | 15,0 | 1,5 | 11,1 | HUPX30 | 548 260 | 9,6 |

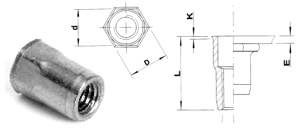

Typ
: |
HUKO |
 |
Materiál
: |
nehrdzavejúca
oceľ (AISI304) |
|
Tvar
drieku : |
čiastočný
6-hranný, hladký - otvorený |
|
Tvar
hlavy : |
mikrohlava |
| Rozmer
závitu |
E mm |
L mm |
d mm |
D mm |
K mm |
d+0,1 mm |
Obj. kód | kg/1000 | |
| M4 | 0,5-2,0 | 11,0 | 6,0 | 6,5 | 0,5 | 6,1 | HUKO20 | 544 600 | 1,2 |
| M5 |
0,5-3,0 | 12,0 | 7,0 |
7,5 |
0,5 | 7,1 | HUKO30 | 545 600 | 1,5 |
| M6 |
0,5-3,0 | 14,5 | 9,0 | 9,5 | 0,5 | 9,1 | HUKO30 | 546 500 | 3,3 |
| 3,0-5,5 | 16,5 | HUKO55 | 546 520 | 3,6 | |||||
| 5,0-7,0 | 18,5 | 9,0 | 9,5 | 0,5 | 9,1 | HUKO70 | 546 580 * | 3,9 | |
| M8 | 0,5-3,0 | 16,0 | 11,0 | 11,5 | 0,5 | 11,1 | HUKO30 | 548 300 | 4,9 |
| * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo) |

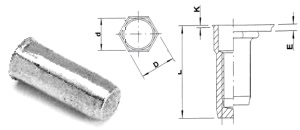

Typ
: |
HUKX |
 |
Materiál
: |
nehrdzavejúca
oceľ (AISI304) |
|
Tvar
drieku : |
čiastočný
6-hranný, hladký - vodotesný |
|
Tvar
hlavy : |
mikrohlava |
| Rozmer
závitu |
E mm |
L mm |
d mm |
D mm |
K mm |
mm |
Obj. kód | kg/1000 | |
| M4 | 0,5-2,0 | 15,5 | 6,0 | 6,5 | 0,5 | 6,1 | HUKX20 | 544 620 | 1,8 |
| M5 |
0,5-3,0 | 18,0 | 7,0 |
7,5 | 0,5 | 7,1 | HUKX30 | 545 620 | 2,7 |
| 3,0-5,0 | 20,5 | HUKX50 | 545 640 * | 2,9 | |||||
| M6 |
0,5-3,0 | 21,5 | 9,0 | 9,5 | 0,5 | 9,1 | HUKX30 | 546 540 | 5,7 |
| 3,0-5,0 | 23,5 | HUKX50 | 546 565 * | 6,1 | |||||
| M8 | 0,5-3,0 | 24,0 | 11,0 | 11,5 | 0,5 | 11,1 | HUKX30 | 548 320 | 8,7 |
| 3,0-5,5 | 26,5 | HUKX55 | 548 340 | 9,1 | |||||
| * - typorozmer dodávaný len v celom balení (minimálne objednávacie množstvo) |
